Unter "SmartCubes" versteht man kleine, eingebettete Internet-of-Things-Geräte (IoT). Diese Geräte sind für die Ausführung bestimmter Funktionen konzipiert und in der Regel mit Sensoren, Kommunikationsmodulen und manchmal auch Verarbeitungsfähigkeiten ausgestattet, um Daten zu sammeln und an andere Geräte oder Systeme zu übertragen. SmartCubes sind in verschiedenen Anwendungen weit verbreitet, von der Heimautomatisierung und intelligenten Wearables bis hin zur industriellen Überwachung. Diese Geräte nutzen häufig drahtlose Kommunikationsprotokolle wie Wi-Fi oder Mobilfunknetze, um eine Verbindung zum Internet herzustellen und Daten auszutauschen.
SmartCube ist der intelligente Verteiler „Ready to Use“ von ABM.
Abbildung 1 SmartCube
Fertig und durchdacht, „Ready to Use“ – SmartCube für die Gebäudeautomation sorgt für Überwachung, Alarmierung, Beleuchtung, Sonnenschutz und Temperaturregelung. LEISTUNG und KOMFORT vereint – dafür steht der ABM SmartCube.
Einsatzmöglichkeiten
- Überwachung und Alarmierung (Technikräume, IT-Räume, dezentrale Anlagen)
- Einzelraumregelung (Beschattung / Sonnenschutz / Lichtregelung / DALI)
- Heizungs- und Klimasteuerung
- Energiemonitoring & Leistungsregelung
- Fernheizanlagen & Fernwirkanlagen
- v.m.
Egal welche Anwendung – ein fertig vorkonfektionierter SmartCube steht immer für Sie bereit.
Vorteile
- „Ready to Use“ – Einfach anschließen und loslegen
Keine Programmierung seitens des Kunden notwendig
- Konfiguration mittels Web-Konfigurator direkt durch den Installationspartner
- Optimierter Energieverbrauch für Licht, Wärme und Kälte
- Zeitprogramme und Betriebsarten integriert
- Mit Netzgerät 230 V/24 VDC auf Hutschiene vormontiert
- Lokal als Steuerung / Regler ohne Anbindung an eine Leittechnik oder an eine Cloud einsetzbar
Anbindungs- und Integrationsmöglichkeiten
- Anbindung an ABM Cloud Lösung vorbereitet
- Schnittstellen für Einbindung in Fremdsysteme/GLT verfügbar (TCP/IP; Modbus, BACNet, MQTT …)
- LAN-Anbindung (WLAN optional) oder Cloud mittels LTE Modem
- Schnittstellen für Einbindung von Bus-Systeme verfügbar (EIB/KNX, DALI, ModBus RS485, MQTT)
Technische Daten
| Gehäuse aus Stahlblech mit Montageplatte
Eintürig mit Tür Größe (Breite x Höhe x Tiefe) : 380x300x155 Anschluss: 230 V, bis 2,5 mm² auf Klemmen Kabeleinführung über PG-Verschraubungen Befestigung – mittels Dübel / Schrauben – 4 Befestigungspunkte Einbau an Wand oder Decke, Zwischendecke oder Doppelboden |

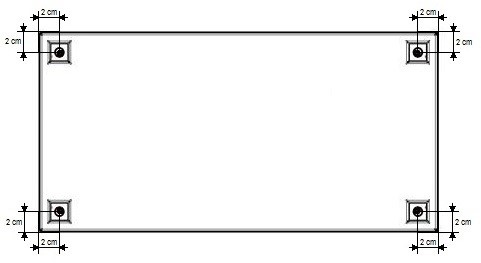

Abbildung 2 Montageskizze |
Smart Cube Typen
| SmartCube Bestell-Nr. | Beschreibung |
| SmartCube-ALA-16 | Für bis zu 16 Alarme, 4 Analogeingänge, 4xSchalten |
| SmartCube-JAL-10 | Für bis zu 10 Jalousien und 10 Jalousietaster |
| SmartCube-DALI-63, 126 | Für bis zu 63, 126 DALI Teilnehmer und 8, 16 Taster/Präsenzmelder |
| SmartCube-DIMM-08, 12, 16 | Für bis zu 8,12, 16 Dimm Aktoren und 8, 12, 16 Taster/Präsenzmelder |
| SmartCube-SWITCH-08, 12, 16 | Für bis zu 8,12, 16 Schalt Aktoren (max. 5A) und 8, 12, 16 Taster |
| SmartCube-HEIZ-08, 12, 16 | Für bis zu 8,12, 16 Stellantriebe (max. 5A) und 8, 12, 16 Raumfühler mit Potentiometer – sowohl für Heizung als auch Kühlung |
| SmartCube-BC9191 | Beckhoff Building-Automation-Raum-Controller im SmartCube |
| SmartCube-Interface-OPC, BACNet, RS232, RS485, CAN, Ethernet/IP | Schnittstelle für Einbindung in GLT oder Kommunikation mit Fremdsystemen |
| Optionen und Zubehör | Beschreibung |
| MQTT | Controller mit MQTT Schnittstelle |
| BACNet | Controller mit BACNetSchnittstelle |
| EIB/KNX | EIB Schnittstellenkarte |
| Modbus-Seriell | RS485 Schnittstelle |
| ModBus-TCP | ModBus-TCP Softwarepaket |
| Fühler | Temperaturfühler, Temperatur und Feuchtefühler |
| Wächter | Leckagewächter, Windwächter, Frostwächter |
| Sonstige | Leuchtdrucktaster, LEDs, ... |
Weitere Baugruppen und Konfigurationen auf Wunsch möglich.
